落錘沖擊試驗機試驗時的操作步驟
落錘沖擊試驗機是一種常用的試驗機產品類型，適用于各種管材(PVC-U給水管、排污管、低壓給水管、低壓輸水管、芯層發泡管、雙壁波紋管、PE給水管)、板材的耐外沖擊性能的測定。
一、落錘沖擊試驗

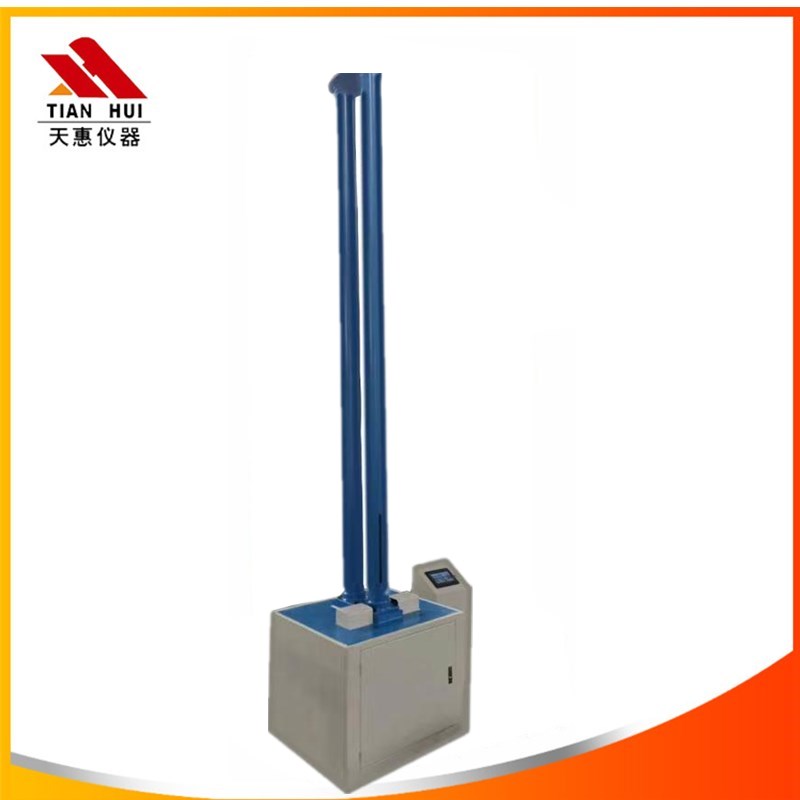

落錘沖擊試驗機由試驗臺、備件箱、電器柜和控制儀表組成。
1試驗臺由試件升降機構、落錘提升機構、防二次沖擊機構、落錘
導向裝置等部分總成。
2試件升降機構：用于安裝不同規格的管材試件。
4落錘提升機構由提升架和落錘沖擊架兩部分組成，落錘沖擊架
可以安裝不同質量的落錘，同時使落錘沿導向導軌自由準確的落下，落錘的規則可以根據試件的外形尺寸進行更換。
5防二次沖擊機構使防止落錘沖擊反彈后再次下落形成對試件的再次沖擊，以保證得到正確的實驗結果。
6落錘導向裝置保證落錘在鉛直方向自由落下。導向管選取用剩磁材料，以保證落錘下落時不受影響，導向管下部開活動門，以便安裝落錘。
二、電器控制柜各按鈕功能如下：
1空氣開關：控制系統總電源開合。
2吸盤旋鈕：用于控制吸盤有無吸力。
3捕捉旋鈕：用于控制捕捉機構在落錘第1次沖擊試樣后對落錘進行捕捉。
4落錘上升按鈕：按動此按鈕，吸盤吸附錘體上升至預期位置。
5落錘下降按鈕：落錘沖擊試樣結束后，按動此按鈕，使吸盤下降至規定位置。
6落錘停止按鈕：吸盤在上升或下降過程中按動此按鈕，吸盤可隨時停止。
7設置：該設置為雙向顯示的智能數控儀，用于設置落錘的沖擊高
度。
三、試樣的制備
1試樣的制備：試樣應從一批或連續生產的管材中隨機抽取切割而成，其切割端面應和管材的軸線垂直，切割端面應清潔，無損傷。
2管材試樣長度為（200±10）mm
3試樣標線：外徑大于40mm的試樣應沿其長度方向畫出等距離標線，并順序編號。不同外徑的管材試樣的畫線數量見表1.對于外徑小于或等于40mm的管材，每個試樣只進行一次沖擊。
